一、光學綁定技術

TFT LCD是液晶顯示器的核心，LCD 面板前后面各有一層偏光片，特別是前偏光片暴露在外面，由于偏光片的制作工藝和材料特點，一般不耐磨，遇濕氣容易脫膠、變性失效，不能直接用于戶外顯示，戶外液晶顯示屏需要增加一塊保護鏡片或觸摸屏。普通屏幕用口型膠將蓋板與液晶屏粘接，中間將產生一個空氣層，這樣就從外至內行成3個反射面，分別是觸摸屏表面、空氣與觸摸屏之間、空氣與觸摸屏，由內至外形成兩個反射面，分別是液晶屏到空氣，空氣到觸摸屏背面。

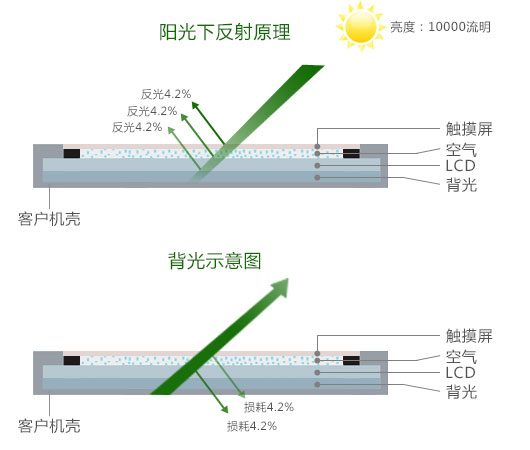

陽光下反射原理

有外至內的這3個反射面，每個反射面對外部的反射率都大致為4.2%，一共反射外部光就為12.6%，1260流明。

若屏幕表面亮度為1000流明，每個反射面損耗4.2%，由內向外經過的兩個反射面后，透到觸摸屏表面的亮度為916流明。

  一般環境陽光亮度為10000nit (cd/m2)，假設屏幕為正常亮度IPS屏, 亮度400nit，對比度1000；

 環境光由外至內的這3個反射面，每個反射面對外部的反射率都大致為4.2%，一共反射外部光就為12.6%，1260nit。

 由于屏幕顯示的畫面的亮度低于反射光的亮度，反射光使白色更亮，淹沒了黑色和其他顏色，以至于屏幕在強光下可讀性很差。

 屏幕亮度為400nit，每個反射面損耗4.2%，由內向外經過的兩個反射面后，透到觸摸屏表面的亮度為366nit。

 顯示器強光環境下有效對比度ECR

=（ 屏幕白場亮度+反射光亮度）/（屏幕黑場亮度+反射光亮度）

=  1+屏幕白場亮度/反射光亮度

=  1+366/1260

=  1.29

 在強光下，屏幕的有效對比度銳減至1.29，而 ECR>5才能保持較好的陽光下可視性，所以屏幕一般在強光反射下基本上看不清楚顯示內容。

而改善陽光下可視能力，從理論上說必須從以下以下方面入手：

降低反射光亮度即降低反射率；

降低保護鏡片或觸摸屏的表面反射率 (福瑞達顯示RAR/AG技術）

降低空氣層與觸摸屏和顯示屏的反射率 (福瑞達顯示R光學綁定技術）

提高屏幕的白場亮度；（福瑞達顯示R高亮顯示屏）

為了增加為了增加液晶屏在強光下的可讀性，福瑞達顯示在以下幾方面做了改進，大大增加了顯示器的顯示光學效果以及抗振動性能，實現了液晶顯示器在陽光下清晰可視，增強了在高端、戶外等領域液晶顯示器上的競爭力。

高對比度

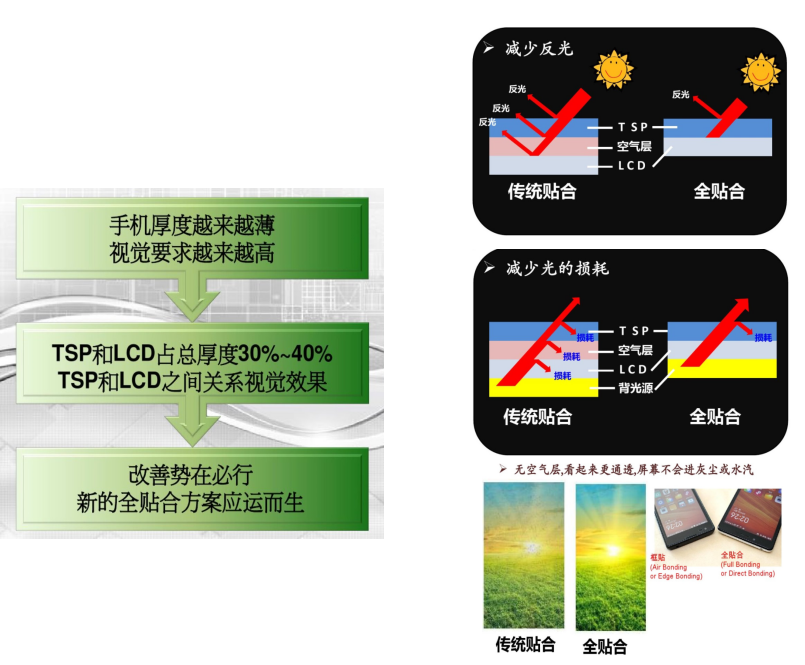

利用光學邦定技術，采用光學膠貼合，增加背光亮度的利用率，增加LCM的亮度，能有效的減少鏡面反射率，增加顯示屏的對比度。

為了降低兩個介質之間界面的反射率, 可以采用插入一層過渡介質的方式, 設該介質層折射率為n, n0< n< n1, 則兩個界面上反射率之和低于原先單

一界面的反射率, 且當n= (n0×n1)1/2 時整體反射率最低。

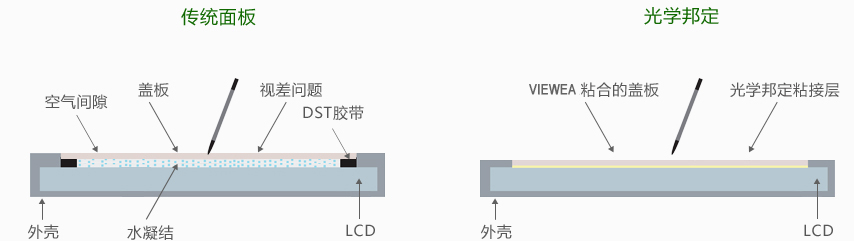

福瑞達顯示提出了光學綁定的方案，優選折射率合理的光學膠材料，進行顯示屏和觸摸屏的全平面貼合，可以將原來觸摸屏與顯示屏之間的反射率講到最低。采用光學膠的貼合技術減小了液晶顯示器的眩光（強反射光），同時增加增加了顯示屏的透光率，從而提高了有效對比度，特別是在強外界光下優勢更加明顯。

福瑞達顯示AR 技術

為了解決蓋板玻璃與空氣層的強光反射，福瑞達顯示引入了表面AR技術。

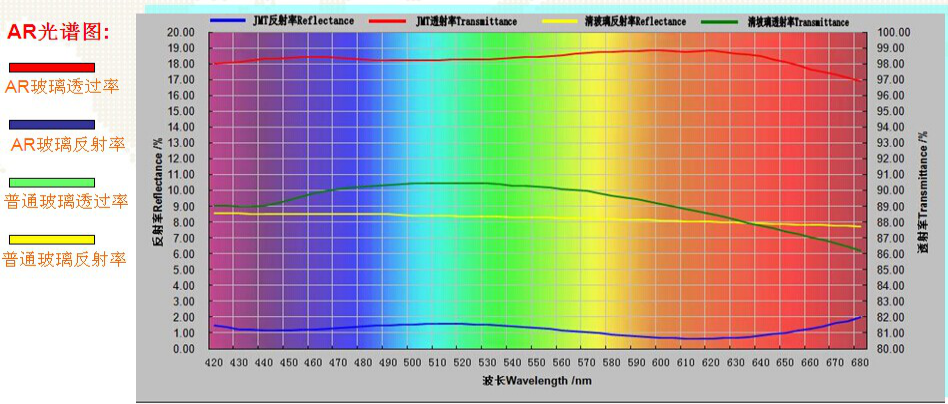

一種方法為AR（Anti-reflective) 技術：通過在玻璃外表面鍍一層或多層增透膜, 可以減少玻璃表面的反射光, 增透膜利用了薄層的光學干涉效應, 若薄層厚度恰好為光波長的1/4 (或1/4波長的奇數倍) , 那么基板反射光比薄層表面反射光正好多出半個波長, 它們相消干涉, 相互抵消, 兩個表面均無反射(對目標波長而言) , 為實現在可見光寬帶減反射效果, 一般都采用多層增透膜光學匹配技術。

福瑞達顯示 AG 技術

另一種方法為AG (Anti- Glare)技術：當然也可以在玻璃表面進行使反射光擴散的反眩光(Anti-Glare) 處理,其特點是使原玻璃反光表面變?yōu)閱」饴瓷浔砻妗?/p>

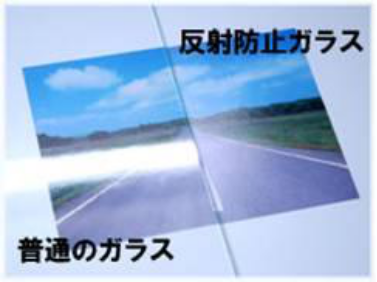

通過表面AR及AG技術的處理，可以將表面反射率從4%可以降低到0.5%

二、高亮度技術

用LED替代CCFL作為背光源燈條， 在LED背光技術的幫助下，不僅提高了LCD的亮度，還將會在色彩還原度、使用壽命方面獲得極大的提升；再加上光學薄膜：增亮偏光片，以及采用高透光的LCD面板都可以顯著提高液晶屏的亮度。

理論數據對比

有效對比度>5 才能保持較好的陽光下可視性

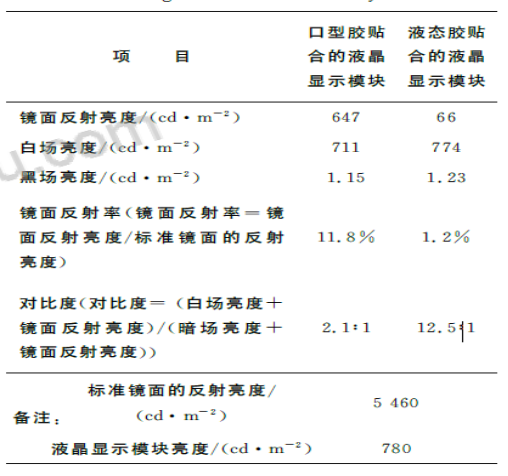

實際測量數據對比

效果對比
